高低压无功补偿装置的原理

在电网系统中，电能质量问题的存在会造成一定的经济损失，需要通过提高电能质量来解决供电质量。高低压无功补偿装置是一种专门用于提高设备运行效率的配电设备。通过降低供电变压器和输送线路的损耗，可以提高供电效率和供电环境。

一、工作原理

高低压无功补偿装置具有容性功率负荷的装置与感性功率负荷并联在同一电路上。当容性负荷释放能量时，感性负荷吸收能量，当感性负荷释放能量时，容性负荷吸收能量，能量在两个负荷之间交换。因此，从容性负荷输出的无功功率中可以补偿感性负荷吸收的无功功率。

二、组成

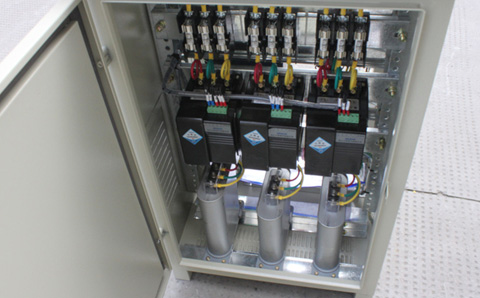

高低压无功补偿柜由外壳、母线、隔离器、熔断器、接触器、热继电器、电容器、避雷器、一、二次导线、端子排、功率因数自动补偿控制装置、盘面仪表等组成。

三、正确操作和维护

下面详细讲解高压无功补偿柜的具体操作步骤和维护方法。

1、打开高压电容补偿柜前，必须断开断路器或隔离开关，使高压电容补偿柜的放电装置自动放电。柜门只有三分钟后才能打开。打开柜门后，必须手动放电。

2、高压电容补偿在运行过程中发出的特殊声音是内部绝缘崩溃的先兆，应立即停止运行，发现故障高压电容补偿。

3、高压电容补偿外壳膨胀是由过压引起的介质分解和气体分析，应立即停止运行，发现故障高压电容补偿。

4、断开后禁止立即投入高压电容补偿，对其他电气设备和高压电容补偿本身造成严重损坏。一般需要三分钟以上的时间间隔。对于自动切割电容柜，如果电网功率因数变化较快，延迟时间应适当延长。

5、高压电容补偿可能会放大电压和谐波。用户在订购时应说明企业的电压和谐波，以便进行特殊处理。在电容操作过程中，必须始终检查高压电容补偿，并立即切断。

6、高压电容补偿内外通风良好，延长电容使用寿命。

7、保持高压电容补偿表面清洁，避免闪络事故。

8、定期对电容柜进行红外测温，并做好记录。

高低压无功补偿装置一般根据不同的补偿方法选择不同功能的部件。高压无功补偿柜可分为本地补偿、集中补偿、自动补偿等。，而低压无功补偿有负载开关切割、可控硅切割、接触器切割等。
