配电网的无功补偿的正当方法

  • 时间:2018-03-26 09:53:00
  • 作者:电力滤波
  • 浏览:1964次

合理的滤波补偿装置点的选择以及补偿容量的确定,能够有效地维持系统的电压水平,提高系统的电压稳定性,避免大量无功的远距离传输,从而降低有功网损。而且由于我国配电网长期以来无功缺乏,造成的网损相当大,因此无功功率补偿是降损措施中投资少回收高的有效方案。配电网无功补偿方式常用的有:变电站集中补偿方式、低压集中补偿方式、杆上无功补偿方式和用户终端分散补偿方式。

配电网无功补偿方案

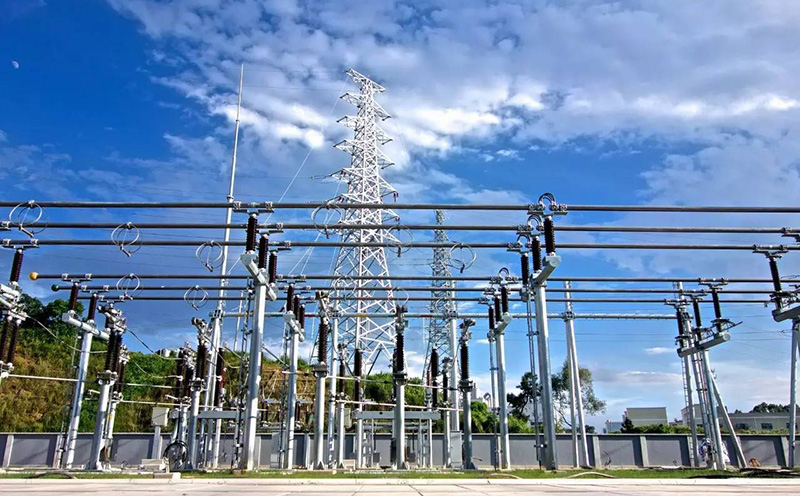

1、变电站集中补偿方式

针对输电网的无功平衡,在变电站进行集中补偿,补偿装置包括并联电容器、同步调相机、静止补偿器等,主要目的是改善输电网的功率因数、提高终端变电所的电压和补偿主变的无功损耗。这些补偿装置一般连接在变电站的10kV母线上,因此具有管理容易、维护方便等优点。

为了实现变电站的电压控制,通常采用无功补偿装置(一般是并联电容器组)结合变压器有载调压共同调节。通过两者的协调来进行电压/无功控制在国内已经积累了丰富的经验,九区图便是一种变电站电压/无功控制的有效方法。然而操作上还是较为麻烦的,因为由于限值需要随不同运行方式进行相应的调整,甚至在某些区上会产生振荡现象;而且由于实际操作中变压器有载分接头的调节和电容器组的投切次数是有限的,而在九区图没有相应的判断。因此,现行九区图的调节效果还有待进一步改善。

2、低压集中补偿方式

在配电网中,目前国内较普遍采用的无功补偿方式是在配电变压器380V侧进行集中补偿,通常采用微机控制的低压并联电容器柜,容量在几十至几百千乏左右,根据用户负荷水平的波动投入相应数量的电容器进行跟踪补偿。它主要目的是提高专用变用户的功率因数,实现无功补偿的就地平衡,对配电网和配电变的降损有积极作用,同时也有助于保证该用户的电压水平。这种补偿方式的投资及维护均由专用变用户承担。目前国内各厂家生产的自动补偿装置通常是根据功率因数来进行电容器的自动投切。就这种方案而言,虽然有助于保证用户的电能质量,但对电力系统并不可取。虽然线路电压的波动主要由无功量变化引起,但线路的电压水平往往是由系统情况决定的。当线路电压基准值偏高或偏低时,无功的投切量可能与实际需求相去甚远,易出现无功过补偿或欠补偿。

对配电系统来说,除了专用变之外,还有许多公用变。而面向广大家庭用户及其他小型用户的公用变,由于其通常安装在户外的杆架上,实现低压无功集中补偿则是不现实的:难于维护、控制和管理,且容易造成生产安全隐患。这样,配电网的无功补偿受到了很大地限制。


3、杆上补偿方式

由于配电网中大量存在的公用变压器没有进行低压补偿,使得补偿度受到限制。由此造成很大的无功缺口需要由变电站或发电厂来填,大量的无功沿线传输使得配电网网损仍然居高难下。因此可以采用 10kV户外并联电容器安装在架空线路的杆塔上(或另行架杆)进行无功补偿,以提高配电网功率因数,达到降损升压的目的。但由于杆上安装的并联电容器远离变电站,容易出现保护不易配置、控制成本高、维护工作量大、受安装环境和空间等客观条件限制等问题。因此,杆上无功优化补偿必须结合以下实际工程要求来进行:

(1)补偿点宜少,建议一条配电线路上宜采用单点补偿,不宜采用多点补偿;

(2)控制方式从简。建议杆上补偿不设分组投切;

(3)建议补偿容量不宜过大。补偿容量太大将会导致配电线路在轻载时出现过电压和过补偿现象;另外杆上空间有限,太多数电容器同杆架设,既不安全,也不利于电容器散热;

(4)建议保护方式应简化。主要采用熔断器和氧化锌避雷器作简单保护。

显然,杆上无功补偿主要是针对10kV馈线上的公用变所需无功进行补偿,因其具有投资小,回收快,补偿效率较高,便于管理和维护等优点,适合于功率因数较低且负荷较重的长配电线路,但是因负荷经常波动而该补偿方式是长期固定补偿,故其适应能力较差,应积极开发应用电容器组能自动投切的杆上无功补偿技术。

4、用户终端分散补偿方式

目前在我国城乡各地,低压用户的用电量增长迅速,企业、厂矿和小区等对无功需求都很大,直接对用户末端进行无功补偿将最恰当地降低配电网的损耗和维持配电网的电压水平的有效措施。对于企业和厂矿中的电动机,应该进行就地无功补偿,即随机补偿;针对小区用户终端,由于用户负荷小,波动大,地点分散,无人管理,因此应积极开发应用一种新型的低压终端无功补偿装置,并满足以下要求:①智能型控制,免维护;②体积小,易安装;③功能完善,造价较低。

与前面三种补偿方式相比,本补偿方式更能体现以下优点:①线损率可减少约 20%;②减小电压损失,改善电压质量,进而改善用电设备启动和运行条件;③释放系统能量,提高线路供电能力。缺点是由于低压无功补偿通常按配电变压器低压侧最大无功需求来确定安装容量,而各配电变压器低压负荷波动的不同时性造成大量电容器在负荷较轻时出现闲置,设备利用率不高。

综合以上四种无功补偿方式,

配电网无功补偿遇到的问题

随着人们对配电网建设的重视和无功补偿技术的发展,低压侧无功补偿技术在配电系统中也开始普及。从静态补偿到动态补偿,从有触点补偿到无触点补偿,都取得了丰富的经验。但是在实践中也暴露出一些问题,必须引起重视。

(1)目前无功补偿的出发点往往放在用户侧,只注意补偿用户的功率因数。然而要实现有效地降损,必须从电力系统角度出发,通过计算全网的无功潮流,确定配电网的补偿方式、最优补偿容量和补偿地点,才能使有限的资金发挥最大的效益。

(2)目前10kV配电网的线路上的负荷点一般无表计,记录数据的准确性和同时性无法保证。这对配电网的潮流计算和无功优化计算带来很大困难。

(3)电容器本身具备一定的抗谐波能力,但同时也有放大谐波的副作用。谐波含量过大时会对电容器的寿命产生影响,甚至造成电容器的过早损坏,同时使配电网的谐波干扰更严重。
